Fibra mineral, metálicos y madera para oficinas, salas de clases, clínicas y comercio.
Catorce referencias de panel de fibra mineral con sus valores de absorción y atenuación declarados, más las líneas metálica y de madera, para que puedas especificar el cielo correcto según lo que necesita cada recinto.

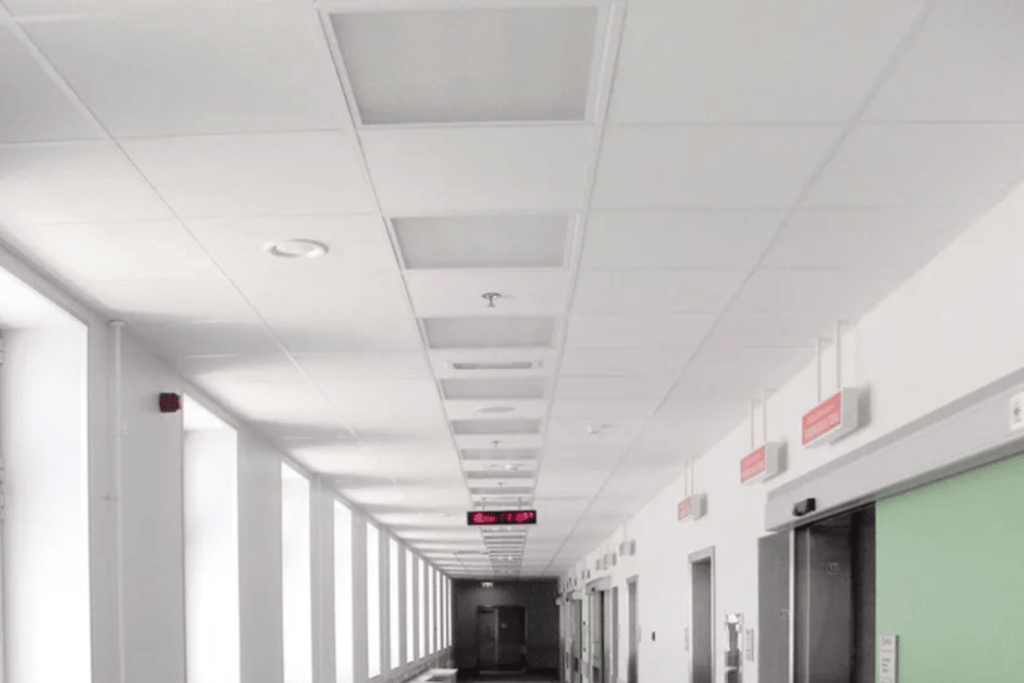

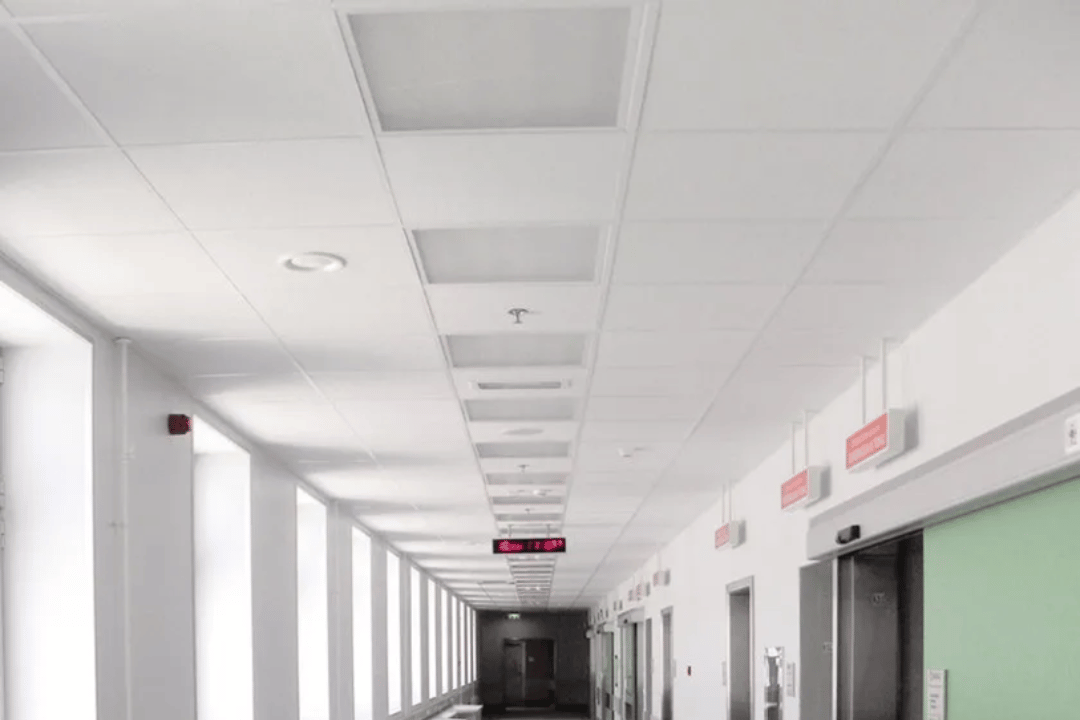

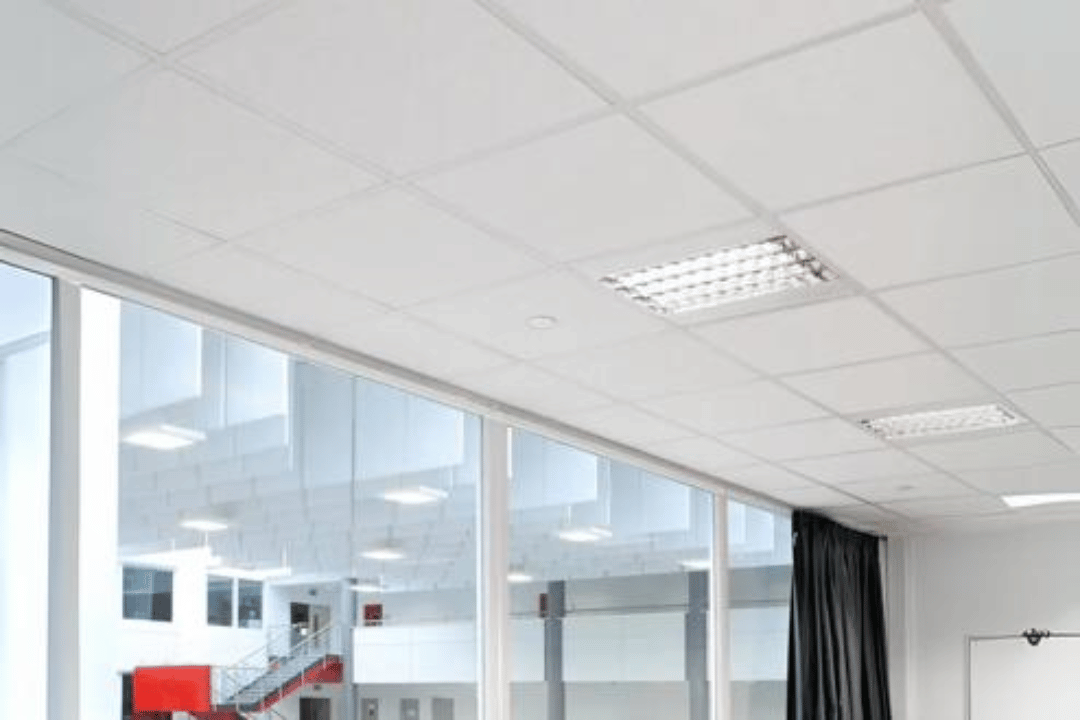

Solicitar asesoría técnica Ver qué panel usarEl cielo americano, o cielo registrable modular, es el sistema de cielo suspendido más usado en obras de oficina, educación, salud y comercio. Se arma con una perfilería vista de aluminio o acero y paneles desmontables de 0,61 x 0,61 o 0,61 x 1,22 metros, lo que deja el pleno accesible para climatización, electricidad y datos.
La decisión técnica está en el panel. Un panel puede ser muy bueno absorbiendo el ruido que se genera dentro de la sala y bastante malo impidiendo que ese ruido pase a la sala del lado. Son dos propiedades distintas y se miden con dos índices distintos, y ahí es donde suele fallar la especificación.
Los dos índices aparecen en toda ficha técnica de panel acústico y resuelven problemas opuestos. Elegir por el número más alto sin mirar cuál de los dos es, es la causa más común de un cielo que no cumple.
| Índice | Qué mide | Sirve para | Rango en nuestro catálogo |
|---|---|---|---|
| NRC (absorción) | Cuánto sonido absorbe el panel en vez de rebotarlo | Bajar la reverberación y el eco dentro del mismo recinto | 0,15 a 0,9 |
| CAC (atenuación) | Cuánto sonido bloquea al pasar de un recinto a otro por el pleno | Evitar que se escuche la conversación de la oficina vecina | 24 a 35 |
| Tipo de recinto | Prioridad | Por qué |
|---|---|---|
| Oficina abierta, hall, casino | NRC alto | No hay muro divisorio que proteger. El problema es el ruido acumulado del propio espacio. |
| Oficinas cerradas contiguas, box de consulta | CAC alto | El tabique llega al cielo pero el sonido sigue viajando por el pleno. |

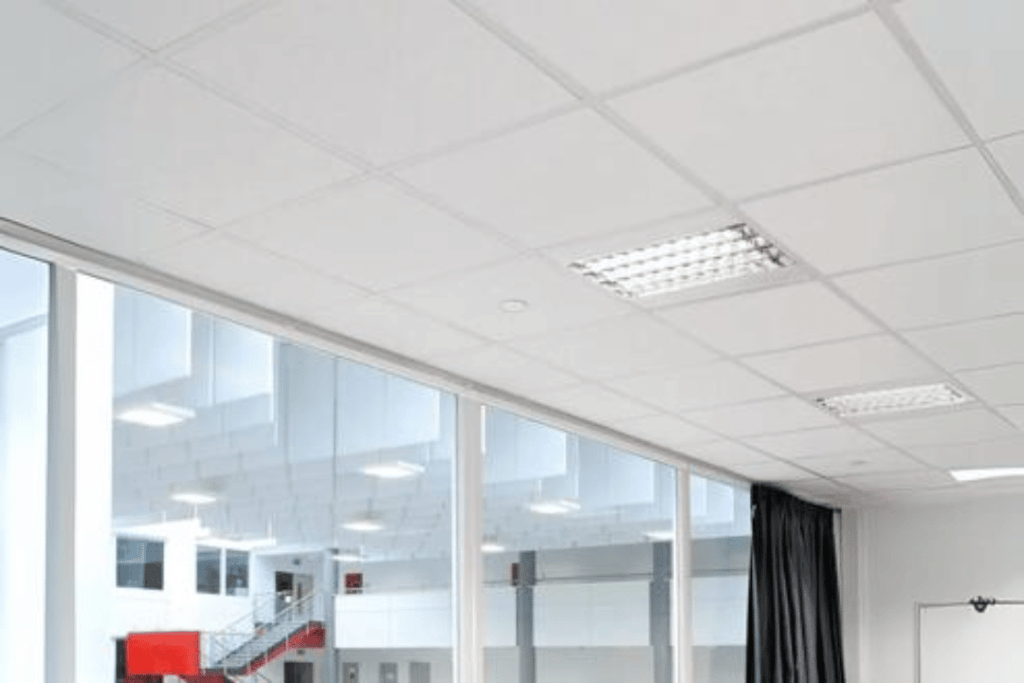

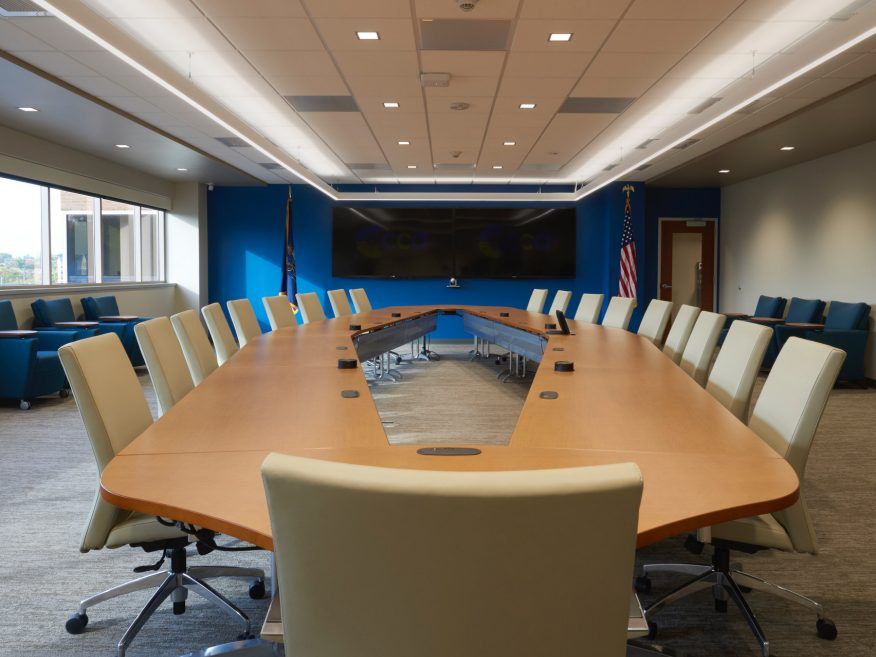

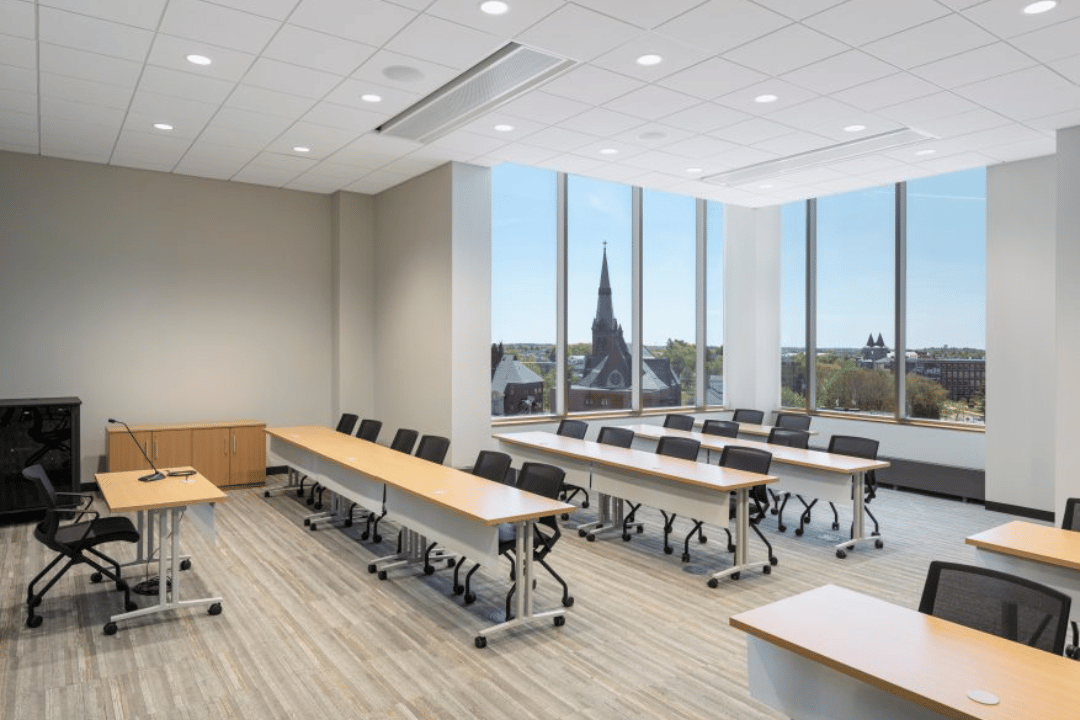

| Sala de clases, sala de reuniones | Ambos | Se necesita inteligibilidad de la voz adentro y confidencialidad hacia afuera. |
| Pabellón, laboratorio, sala limpia | CAC + higiene | Manda la superficie lavable y la resistencia a hongos y bacterias. |
Esta tabla es una orientación de partida. El valor exigible depende del proyecto y de lo que pida la especialidad de acústica. Si tienes el informe del especialista, mándanoslo y cruzamos las referencias que cumplen.
Los tres se montan sobre la misma perfilería de suspensión y son intercambiables en obra. Cambia el material del panel, y con eso el rendimiento acústico, el costo y la terminación.

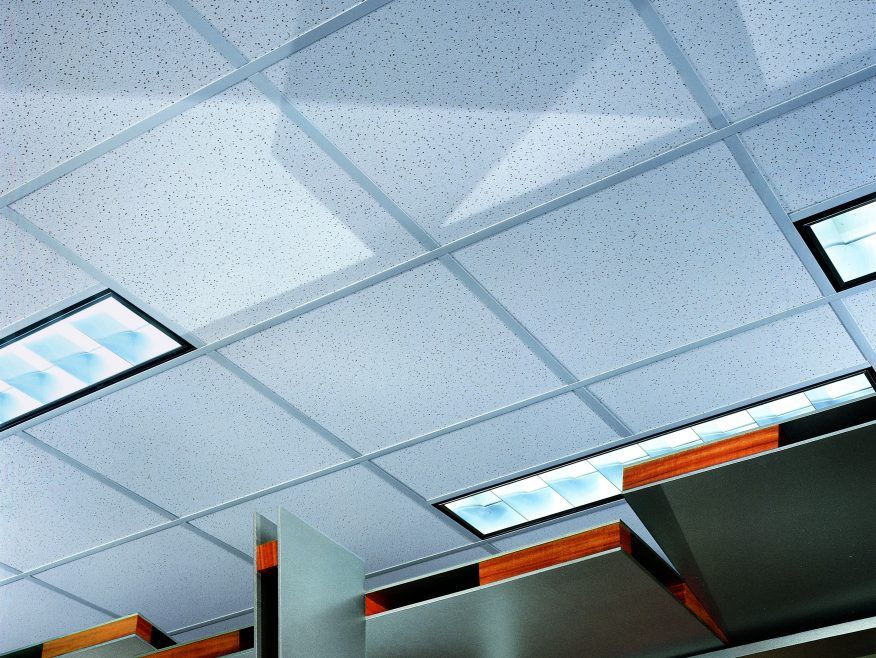

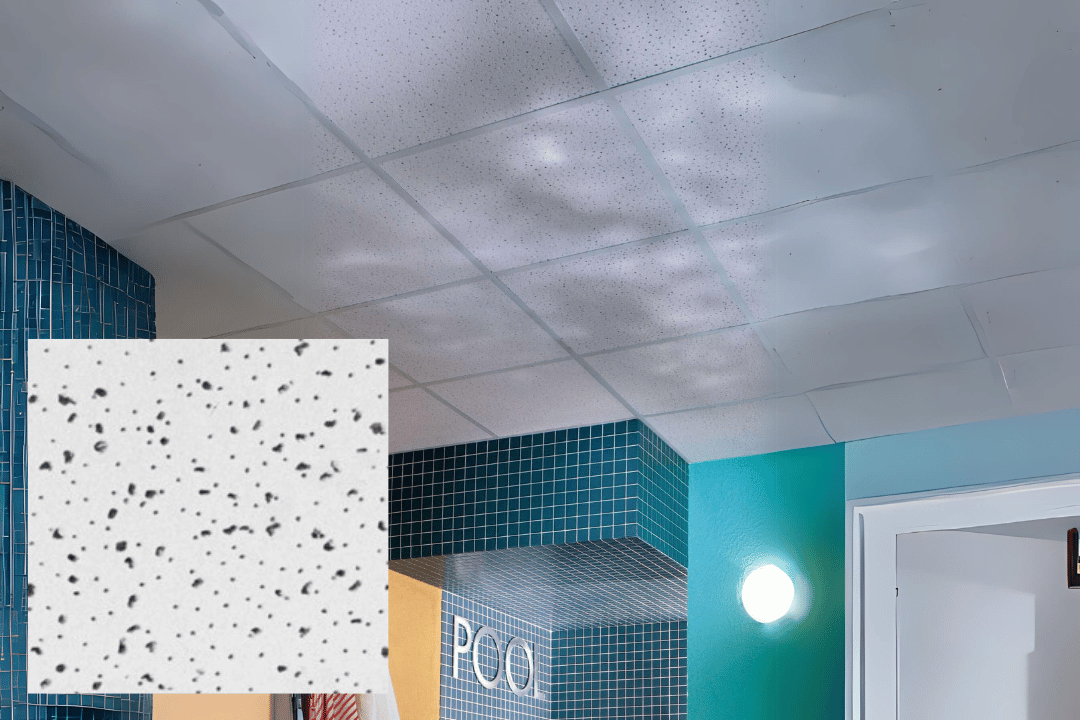

El más usado y el de mejor rendimiento acústico por precio. Catálogo de USG, AMF, Rockfon y Acustiplack en versión perforada, textura arena y lisa, más una línea de yeso cartón.

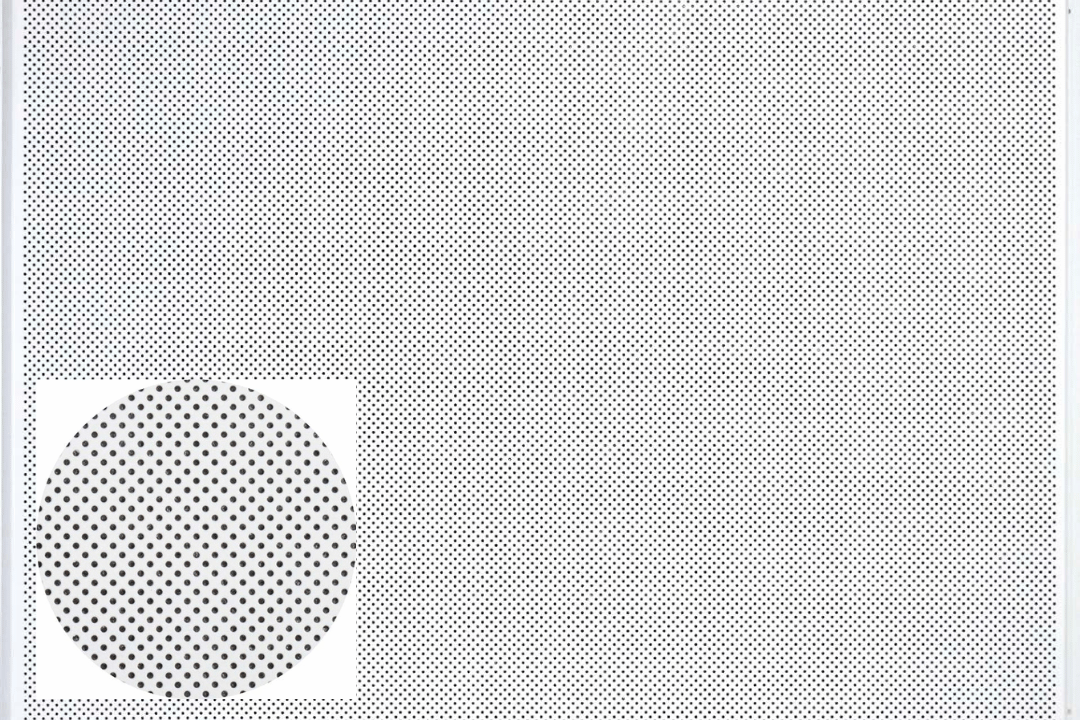

Paneles de aluzinc liso o perforado con tela acústica, en blanco y gris. Aportan durabilidad y facilidad de mantención, y toleran el lavado y el desmontaje repetido mejor que la fibra mineral.

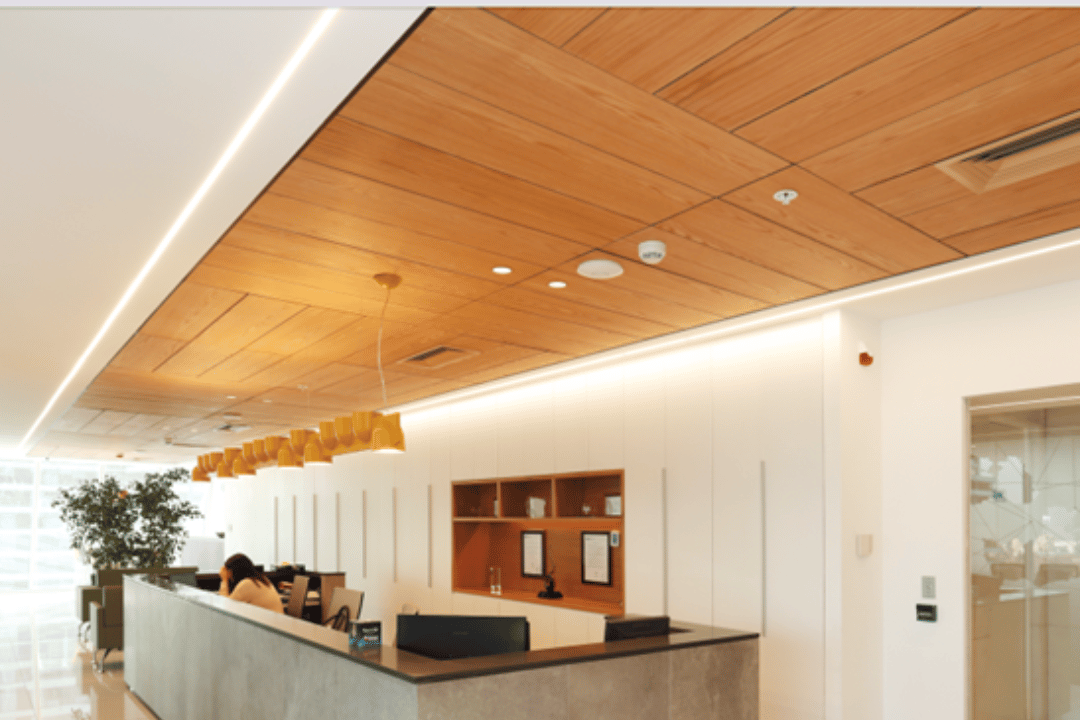

MDF con enchape de madera o melamina, de fabricación chilena, en versión registrable y no registrable acústica. Es la opción cuando el cielo tiene que jerarquizar el espacio y no solo resolverlo.

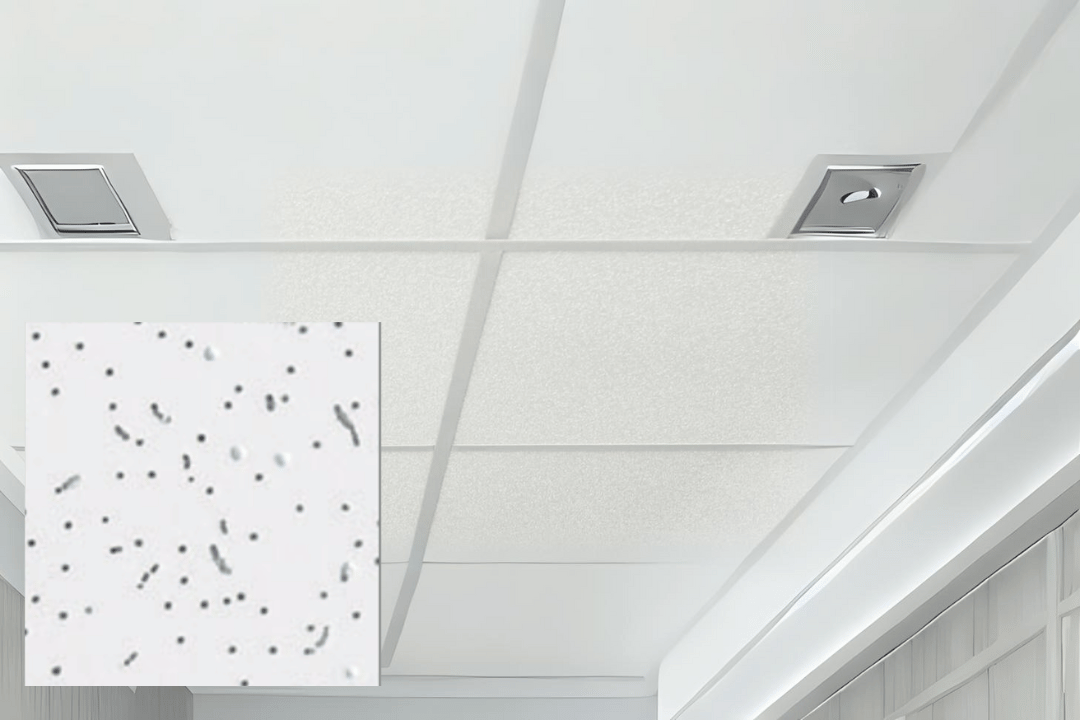

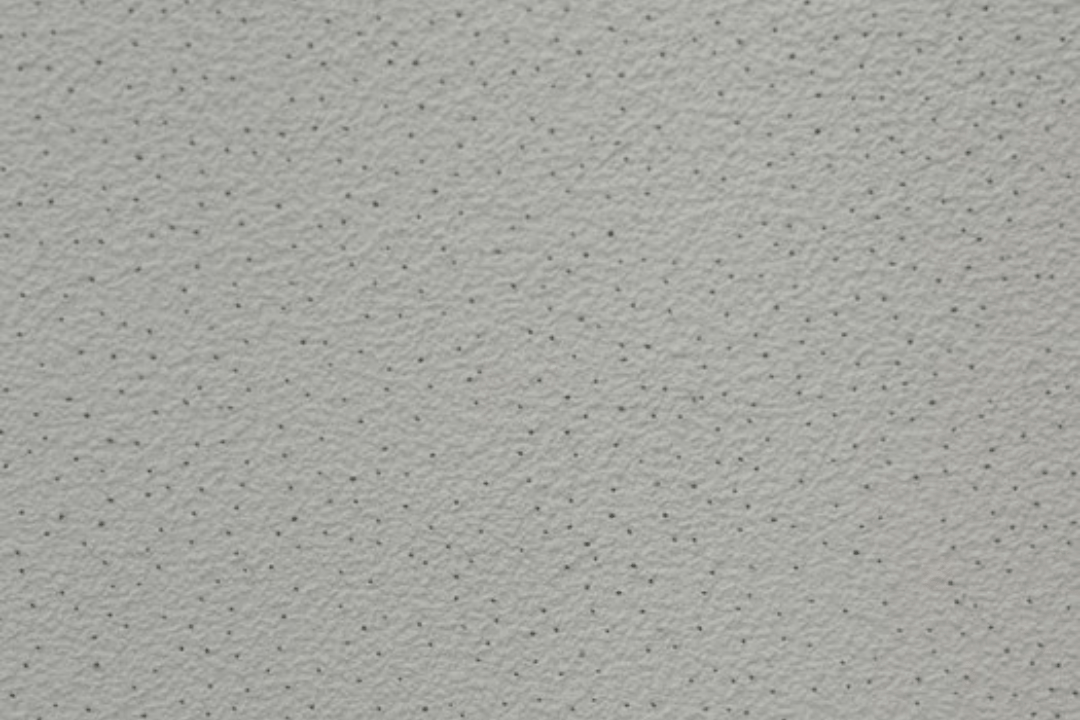

La textura define el rendimiento acústico y el aspecto. Perforada absorbe más, lisa se limpia mejor, arena fina queda en el medio.

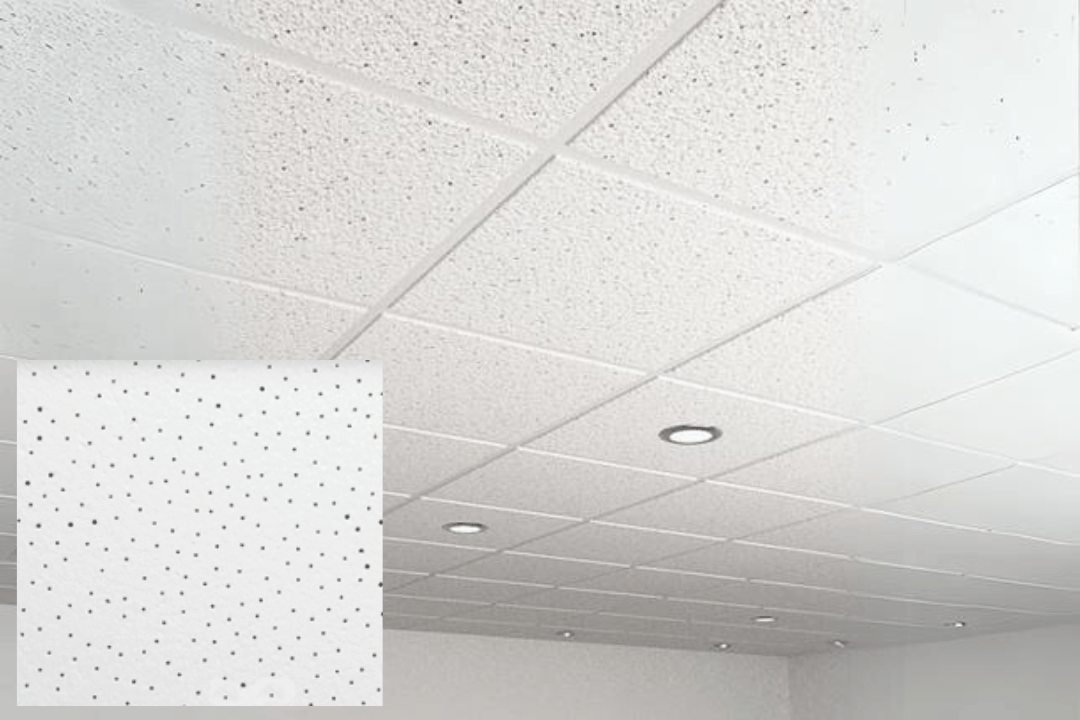

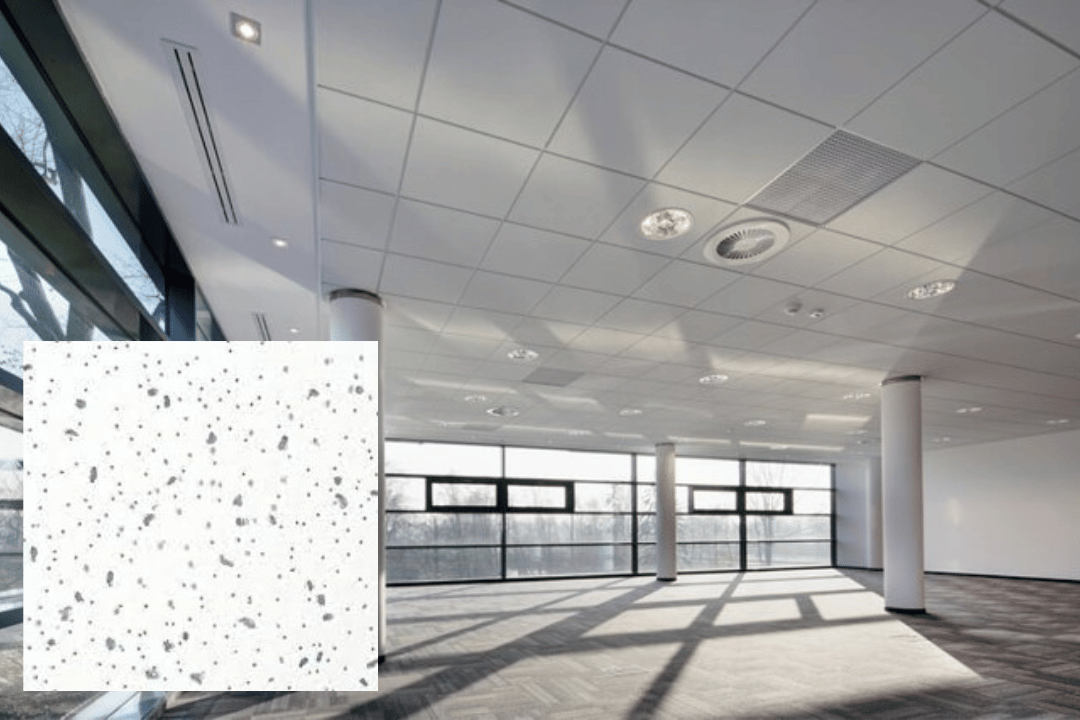

La mayor absorción del catálogo. Para recintos donde el problema es la reverberación.
| Panel | Espesor | Absorción | Atenuación | Marca y origen |
|---|---|---|---|---|
| Radar | 15,9 mm | NRC 0,70 a 0,75 | CAC 35 | USG · USA |
| Concorde | 12 y 15 mm | NRC 0,5 | 25 a 36 dB | Acustiplack · Asia |
| Mercure | 15,9 mm | NRC 0,6 | 21 dB | AMF · Alemania |
| Economic Filigran | 13 mm | NRC 0,5 | No declarada | AMF · Alemania |
Radar tiene entre 69 y 81 por ciento de material reciclado, dato que sirve cuando el proyecto va por certificación de sustentabilidad.
Terminación más pareja a la vista, con absorción intermedia.
| Panel | Espesor | Absorción | Atenuación | Marca y origen |
|---|---|---|---|---|
| Olympia micro | 15,9 mm | NRC 0,5 a 0,6 | CAC 30 a 35 | USG · USA |
| Feinstratos | 15 mm | NRC 0,60 | 34 dB | AMF · Alemania |
| Sand lisa | 12 mm | No declarada | No declarada | Acustiplak · Asia |
Olympia micro es resistente a hongos y bacterias, lo que lo habilita para recintos de salud y de manipulación de alimentos.

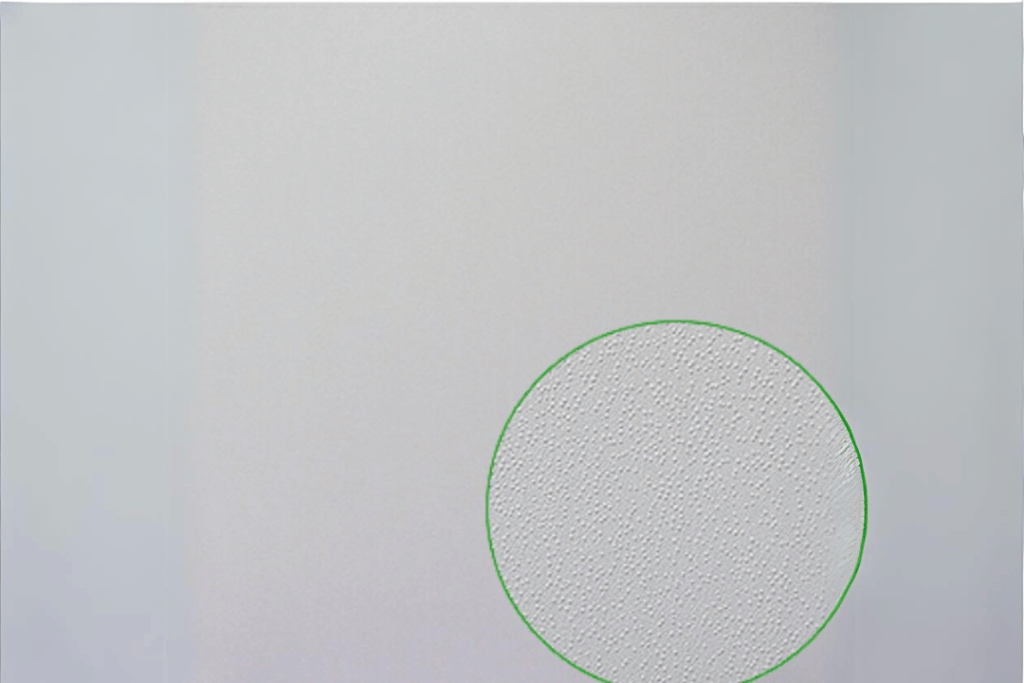

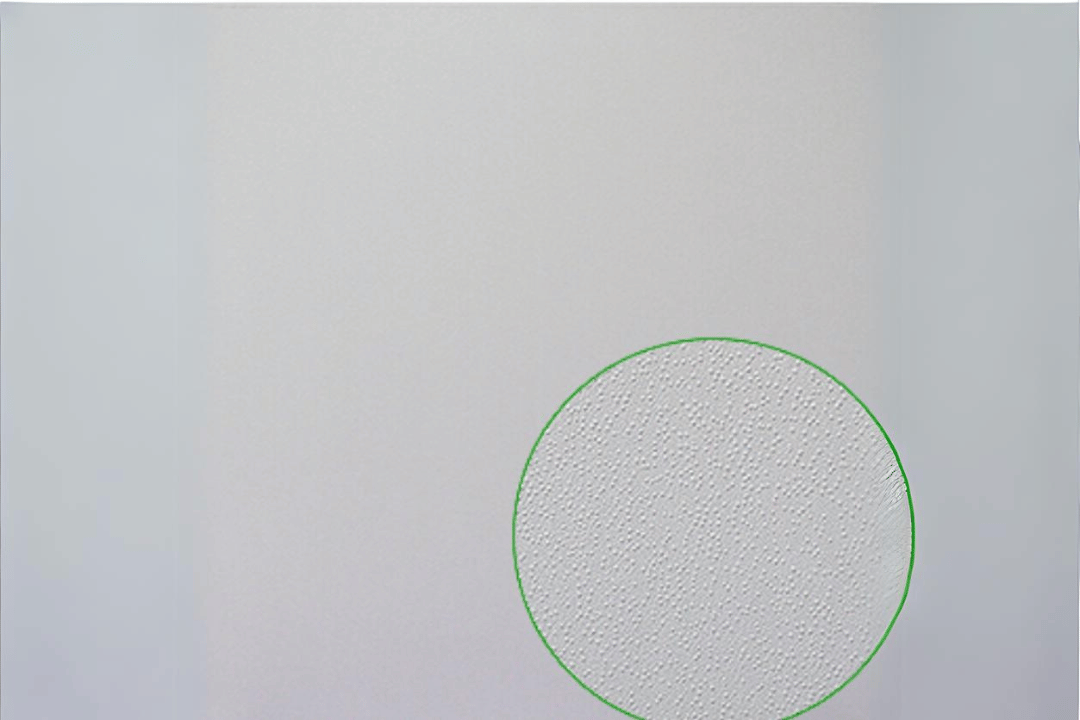

Superficie limpia y uniforme. Acá están los dos extremos del catálogo: los de mayor absorción y los pensados para higiene.
| Panel | Composición | Espesor | Absorción | Atenuación | Marca y origen |
|---|---|---|---|---|---|

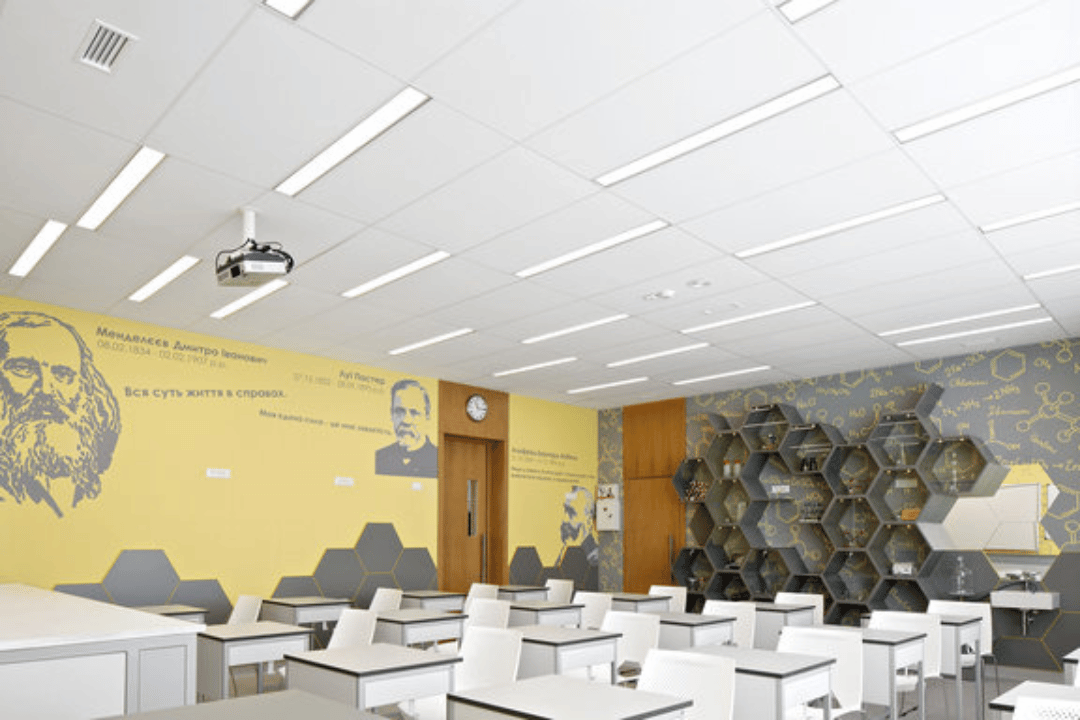

| Antaris | Fibra mineral | 15 mm | NRC 0,9 | No declarada | AMF · Alemania |
| Topic | Lana de roca | 15 mm | NRC 0,9 | CAC 24 | AMF · Alemania |
| Artic | Lana de roca | 15 mm | NRC 0,85 | No declarada | Rockfon · USA |
| Mars | Fibra mineral | 19 mm | NRC 0,70 a 0,75 | CAC 35 | USG · USA |
| Clean room clima plus | Fibra mineral con laminado vinílico | 15,9 mm | No declarada | CAC 35 | USG · USA |
| Thermaclean | Fibra mineral | 15 mm | NRC 0,15 | 34 dB | AMF · Alemania |

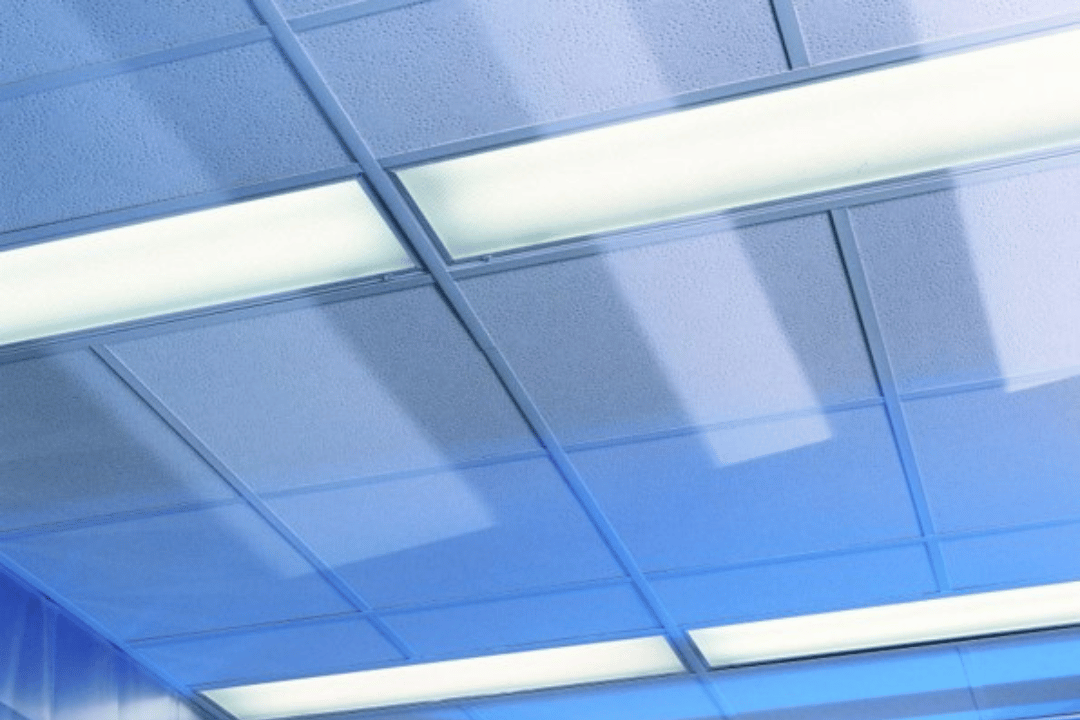

Mars y Clean room clima plus son resistentes a hongos y bacterias. Clean room clima plus viene solo en 0,61 x 0,61 y su laminado vinílico lo hace lavable, por eso es el indicado para salas limpias y pabellones. Thermaclean tiene NRC bajo a propósito: su función es atenuar entre recintos, no absorber.
La alternativa de menor costo, con superficie lavable.
| Panel | Composición | Espesor | Superficie | Absorción | Origen |
|---|---|---|---|---|---|
| Panel yeso cartón | Yeso cartón con lámina de PVC | 7 y 8 mm | Lisa, lavable | NRC 0,85 | Asia |
Todos los paneles vienen en 0,61 x 0,61 y 0,61 x 1,22 metros, salvo Clean room clima plus y Thermaclean, que se fabrican solo en 0,61 x 0,61.

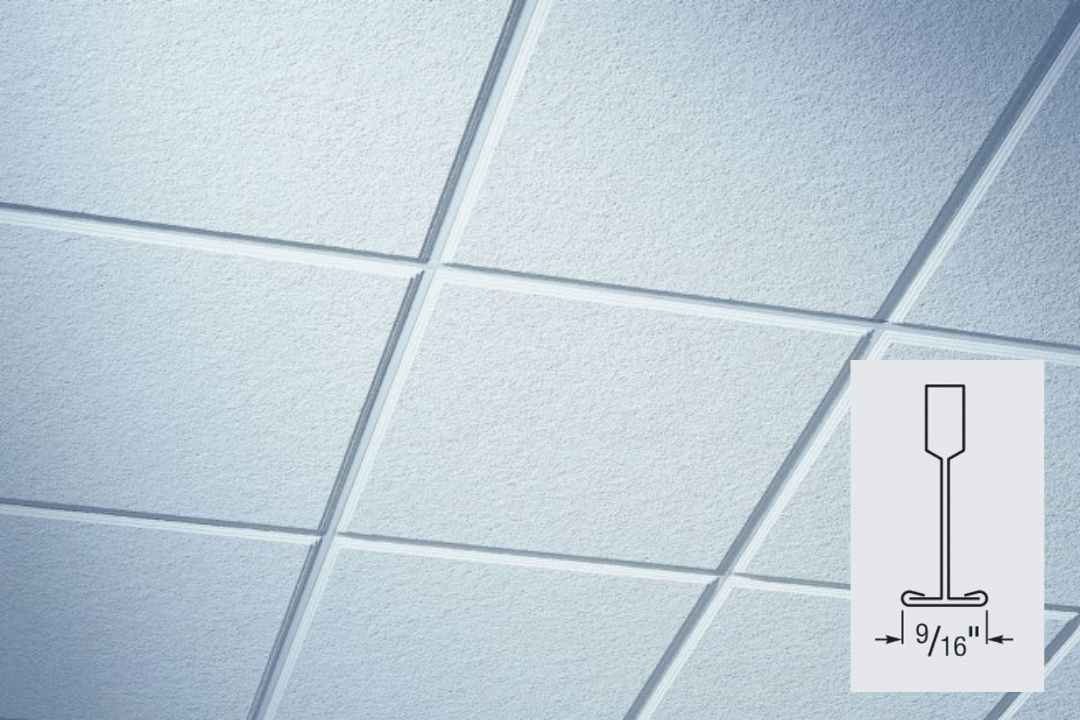

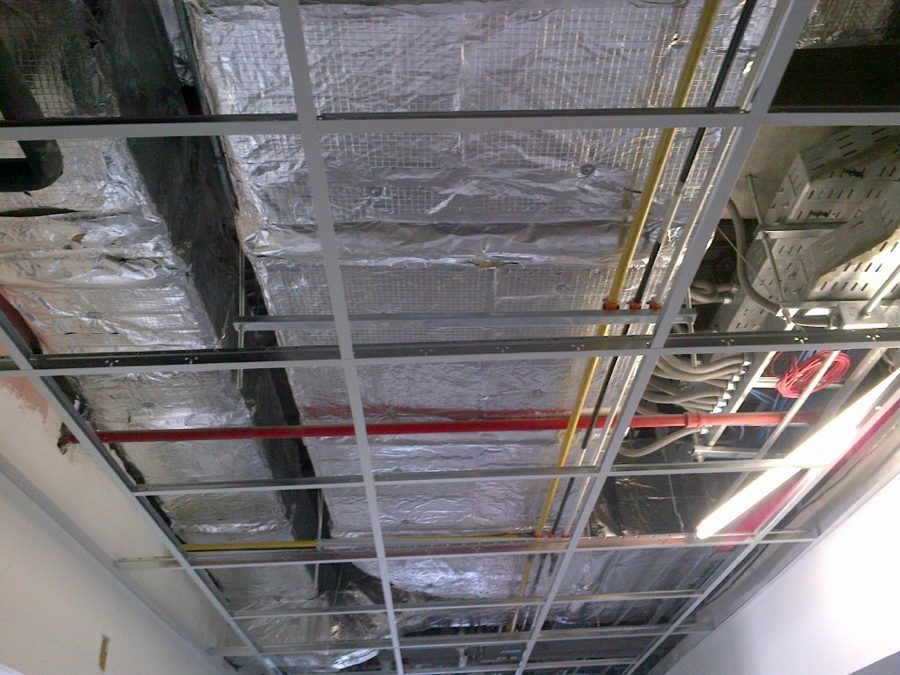

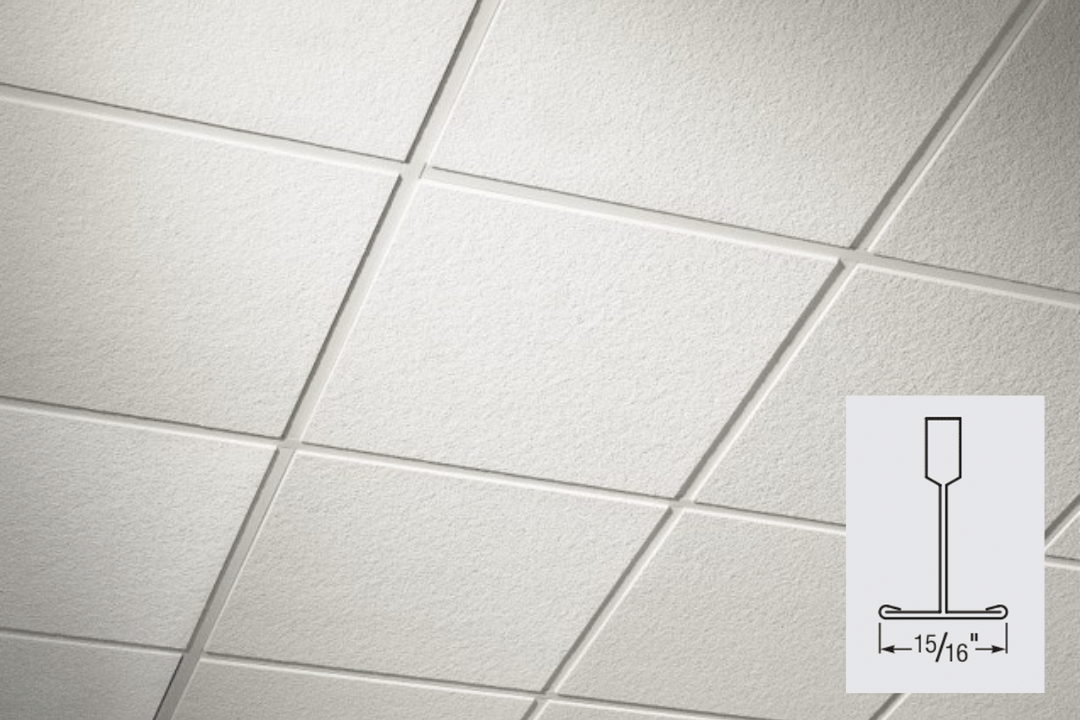

La perfilería se elige por el ancho del ala vista. La de 15/16 de pulgada es la estándar y la de 9/16 deja una línea más delgada, con un resultado visual más limpio. Ambas admiten los mismos paneles.
| Pieza | Perfil 15/16″ | Perfil 9/16″ |
|---|---|---|
| Perfilería estándar | ||
| Perfil principal de carga | 3,66 m | 3,66 m |
| Perfil secundario largo | 1,22 m | 1,22 m |
| Perfil secundario corto | 0,61 m | 0,61 m |
| Perfil perimetral | 7/8″ · 3,66 m | 7/8″ · 3,66 m |
| Versión sísmica | ||
| Perfil principal de carga sísmico | 3,66 m | 3,66 m |
| Perfil secundario largo sísmico | 1,22 m | 1,22 m |
| Perfil secundario corto sísmico | 0,61 m | 0,61 m |
| Clip sísmico | En cada encuentro de los perfiles con el perimetral | |

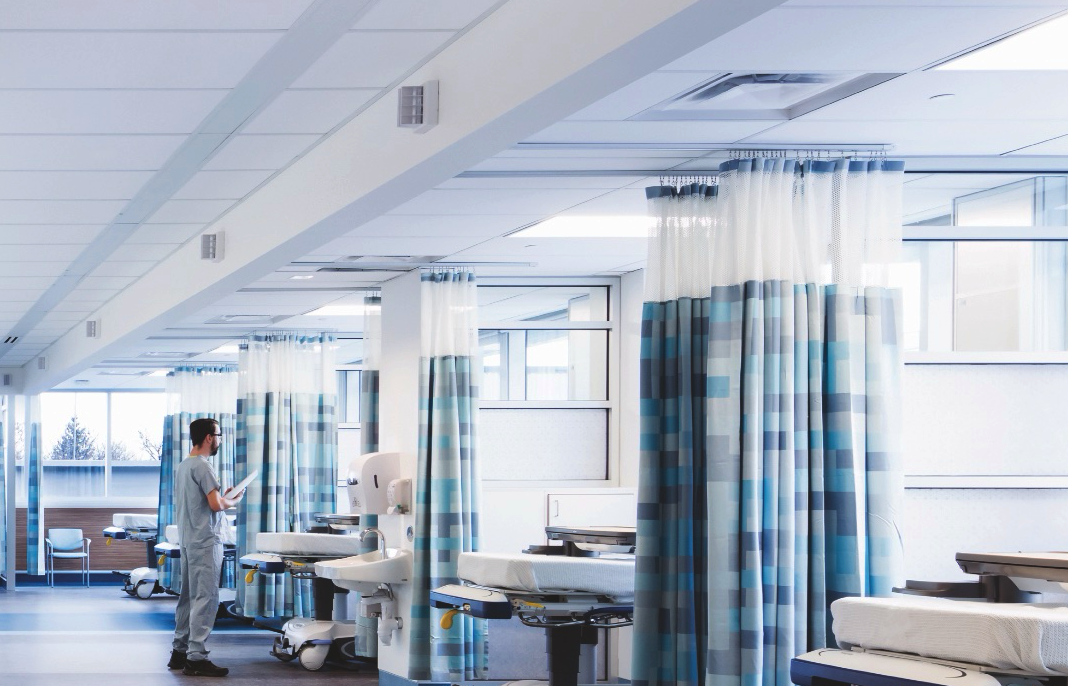

La versión sísmica mantiene la modulación del panel (0,61 x 1,22) y cambia el tipo de encuentro entre perfiles. El clip sísmico va en el encuentro de los perfiles con el perimetral y es lo que permite cumplir la exigencia sísmica del cielo suspendido. Considéralo desde la cotización: es una partida que se suele olvidar y después hay que agregarla en obra.
Uso, metros cuadrados y si el requerimiento es absorción, atenuación o los dos.
Te proponemos las referencias que cumplen, con sus valores declarados y su diferencia de precio.
Panel, perfilería, perimetral y clip sísmico, con los metros cuadrados de tu proyecto.
Coordinamos la entrega según el avance de la obra.
Si estás en etapa de proyecto y todavía no tienes el detalle, escríbenos igual. Es más barato corregir una especificación que cambiar un cielo instalado.
Es un cielo suspendido modular, también llamado cielo registrable, formado por una perfilería vista y paneles desmontables de 0,61 x 0,61 o 0,61 x 1,22 metros. Se llama acústico cuando el panel tiene un desempeño declarado de absorción o de atenuación del sonido. Su ventaja frente a un cielo continuo de yeso cartón es que el pleno queda accesible para mantener climatización, electricidad y datos sin romper nada.
El NRC mide cuánto sonido absorbe el panel dentro del mismo recinto, así que baja el eco y la reverberación. El CAC mide cuánto sonido bloquea cuando viaja de una sala a la contigua pasando por el pleno sobre el tabique. Un panel muy absorbente puede tener CAC bajo, y en oficinas cerradas contiguas eso se traduce en que se escucha la conversación del lado aunque la sala propia suene bien.
En una oficina abierta no hay tabique que proteger, así que la prioridad es la absorción. Los paneles de NRC más alto de nuestro catálogo son Antaris y Topic, ambos con NRC 0,9, y Artic con 0,85. Para salas cerradas contiguas la prioridad cambia al CAC, y ahí entran Radar, Mars y Clean room clima plus, los tres con CAC 35.

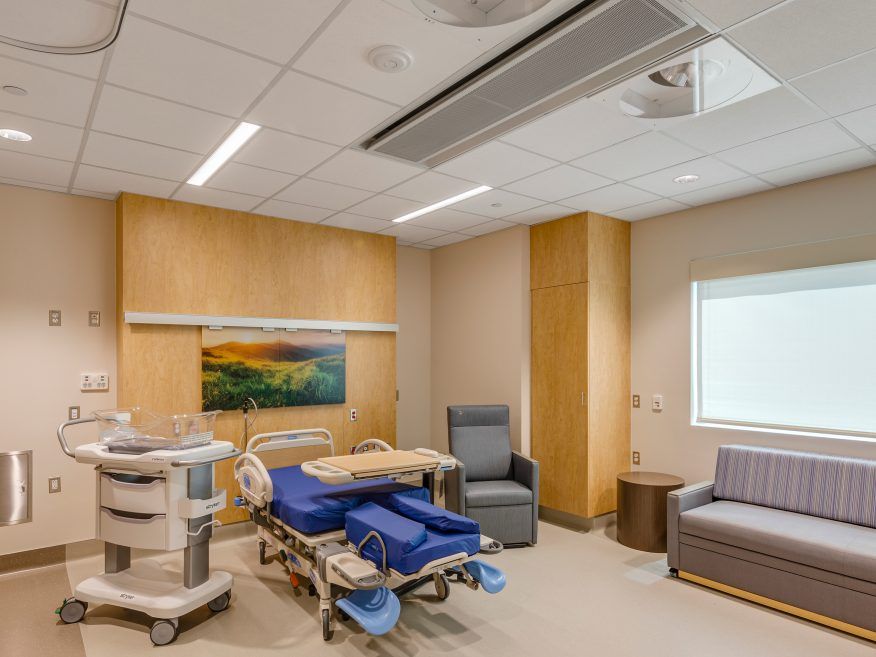

Sí. Para esos recintos usa los paneles resistentes a hongos y bacterias: Clean room clima plus, Mars y Olympia micro. Clean room clima plus tiene además un laminado vinílico que lo hace lavable, y viene solo en formato de 0,61 x 0,61 metros.
Sí. Los paneles metálicos vienen con borde 15/16 y 9/16, los mismos de la perfilería de fibra mineral, y en formato de 0,61 x 0,61 metros. Eso permite combinar materiales en un mismo proyecto, por ejemplo madera en la recepción y fibra mineral en las oficinas, manteniendo un solo sistema de suspensión.
Sí, requiere clip sísmico en el encuentro de los perfiles con el perimetral. Es una pieza de bajo costo que se olvida con frecuencia en la cotización y que después hay que resolver en obra. Lo incluimos en toda cotización de cielo americano.
El registrable permite retirar cualquier panel a mano para acceder al pleno, y es lo que caracteriza al cielo americano. El no registrable queda fijo y se usa cuando prima el resultado estético continuo, como en la línea de cielos de madera. Si el pleno lleva ductos o instalaciones que requieren mantención, el registrable es el que corresponde.
Cuéntanos el tipo de recinto y los metros cuadrados, y te proponemos las referencias que cumplen con lo que necesitas.
